TEHNIČNE SPECIFIKACIJE
KLJUČNE LASTNOSTI
Štiristranski hermetični tesnilni sistem
Zanesljivo tesnjenje po celotnem obodu vrat za nadzorovano ločevanje con v čistih prostorih.
Zanesljivo delovanje pri tlačnih razlikah
Zasnovana za podporo stabilnim tlačnim pogojem med posameznimi conami čistih prostorov.
Natančno nadzorovano premikanje
Gladko in nadzorovano odpiranje ter zapiranje za zanesljivo vsakodnevno uporabo.
Mikroprocesorsko krmiljenje pogona
Integrirano krmiljenje zagotavlja natančno, zanesljivo in varno delovanje vrat.
Nadzorovano ločevanje con
Omogoča zanesljivo ločevanje med conami čistih prostorov, kjer je nadzor tlaka ključnega pomena.
Zasnova za čiste prostore
Gladka, higiensko zasnovana izvedba za uporabo v zahtevnih okoljih čistih prostorov.
INDUSTRIJE IN PODROČJA UPORABE
PODROBNOSTI IZDELKA
OPIS IZDELKA
Avtomatska hermetična drsna vrata so razvita za okolja čistih prostorov, kjer sta zrakotesno ločevanje in natančen nadzor tlaka ključnega pomena.
Sistem pomaga ohranjati stabilne tlačne razlike med posameznimi conami čistih prostorov ter preprečuje nenadzorovano izmenjavo zraka. Štiristranski tesnilni sistem zagotavlja enakomeren zrakotesen stik med vratnim krilom in okvirjem ter podpira zanesljive pogoje delovanja tudi v zahtevnih okoljih.
Mikroprocesorsko krmiljen pogon omogoča natančno in nadzorovano premikanje vrat pri odpiranju in zapiranju. Nastavljivi parametri delovanja omogočajo prilagoditev sistema specifičnim zahtevam projekta ter zagotavljajo dosledno in zanesljivo delovanje.
Vrata so razvita za ohranjanje zrakotesnega delovanja pri določenih tlačnih pogojih, kjer je nadzorovano ločevanje med conami čistih prostorov ključno za stabilnost procesa.
GARANCIJA

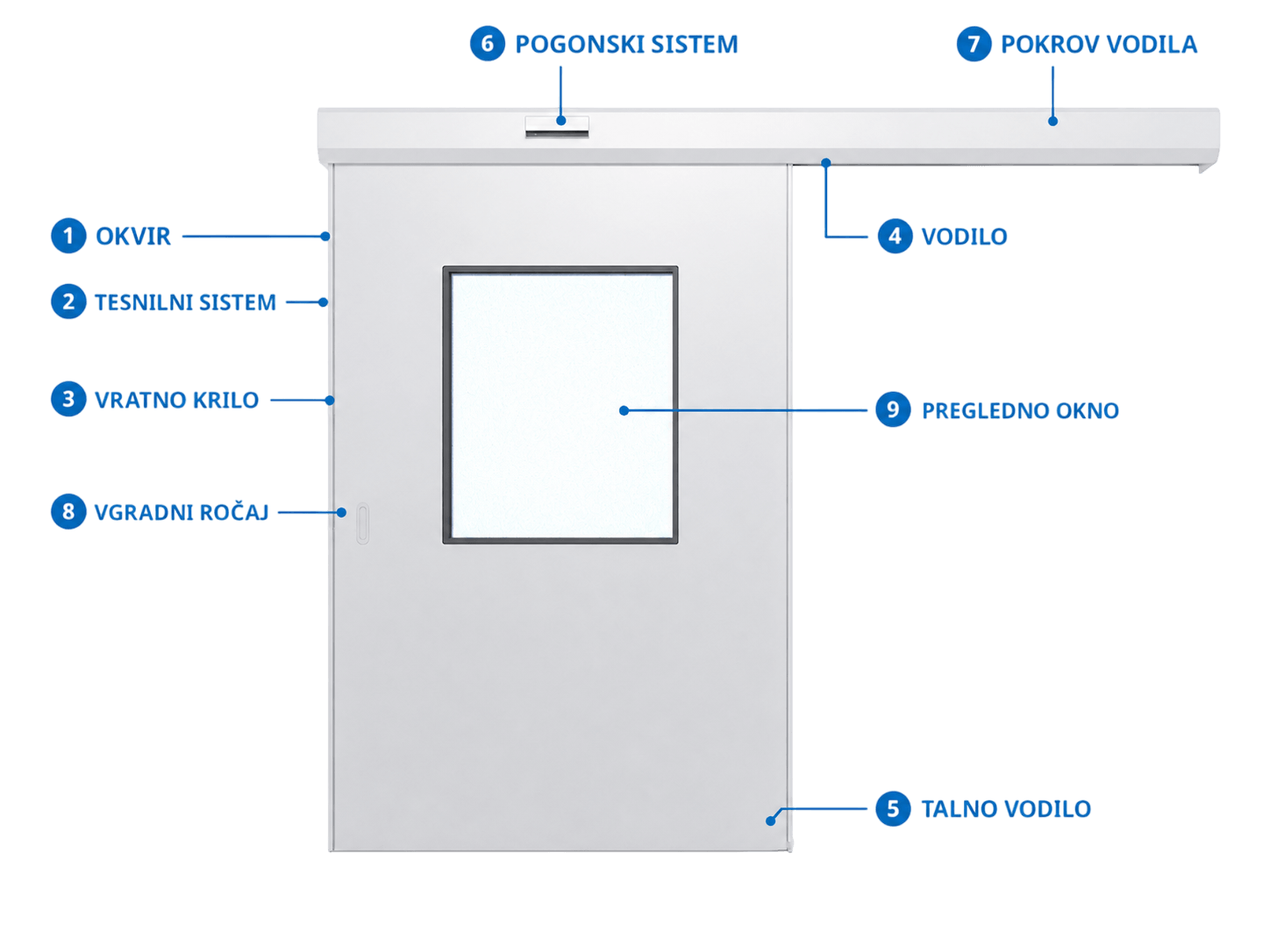

KONSTRUKCIJA VRAT
1 OKVIR
Okvir iz eloksiranega aluminija zagotavlja stabilno montažo in natančno vgradnjo v stenske sisteme čistih prostorov.
2 TESNILNI SISTEM
Štiristransko gumijasto tesnilo s tesnjenjem, certificiranim za čiste prostore, zagotavlja enakomeren zrakotesen stik in stabilno tlačno ločevanje med conami čistih prostorov.
3 VRATNO KRILO
Vratno krilo debeline 48 mm z možnostjo izvedbe v max-compact, površinsko obdelani ali stekleni izvedbi, razvito za trpežnost in higiensko delovanje.
4 VODILO
Zgornje aluminijasto vodilo zagotavlja nadzorovano drsno premikanje in stabilno poravnavo vrat med delovanjem.
5 TALNO VODILO
Zagotavlja natančno pozicioniranje in stabilno poravnavo vratnega krila skozi celotno delovanje.
6 POGONSKI SISTEM
DC motor z mikroprocesorskim krmiljenjem zagotavlja natančno premikanje in nastavljive parametre za nadzorovano delovanje v predvidenih pogojih.
7 POKROV VODILA
Pokrov iz eloksiranega aluminija ščiti pogonski sistem in zagotavlja čist, integriran videz.
8 VGRADNI ROČAJ
Ročaj, vgrajen v vratno krilo, zmanjšuje izstopajoče površine in podpira higiensko zasnovo za čiste prostore.
9 ZASTEKLITEV (OPCIJSKO)
Opcijsko zastekljeno polje omogoča boljšo vidljivost med conami čistih prostorov, ne da bi vplivalo na delovanje vrat.
VARNOSTNI SISTEM
1 SENZORJI PRISOTNOSTI
Senzorji nadzorujejo območje vrat ter med delovanjem zaznavajo gibanje ali ovire.
2 ZAZNAVANJE OVIR
Ob zaznani oviri se vrata samodejno ustavijo in obrnejo smer gibanja.
3 VIZUALNA INDIKACIJA STANJA
Vgrajeni LED-indikatorji jasno prikazujejo stanje vrat (odprto / zaprto) za varno delovanje.
4 ELEKTRIČNA OZEMLJITEV
Sistem vrat je električno ozemljen, kar zagotavlja varno in zanesljivo delovanje.
5 ZASILNO ODPIRANJE
Ročno odpiranje z vgrajenim ročajem ali samodejno odpiranje prek UPS-sistema v primeru izpada napajanja.
KRMILNI SISTEM
1 MIKROPROCESORSKO KRMILJENJE
Zagotavlja natančno in stabilno delovanje vrat v okviru določenih parametrov.
2 NASTAVLJIVI PARAMETRI
Hitrost odpiranja, hitrost zapiranja, čas zadržanja odprtih vrat in širina odpiranja so nastavljivi.
3 NAČINI DELOVANJA
Več načinov delovanja omogoča nadzorovano delovanje vrat.
4 UPORABNIŠKI VMESNIK
Upravljanje prek tipk in LED-indikatorjev s prikazom stanja.
5 SAMODEJNA KONFIGURACIJA
Samodejna nastavitev in kalibracija po montaži ali prilagoditvi.
6 SISTEMSKA INTEGRACIJA
Integracija v interlock sisteme in sisteme za upravljanje stavb.
MOŽNOSTI KONFIGURACIJE
1 DIMENZIJE
- Dimenzije po naročilu
2 TIP VRAT
- Enokrilna
- Dvokrilna
3 AKTIVACIJA
- Brezkontaktno stikalo za čiste prostore
- Radarski senzor
4 KRMILJENJE IN INTEGRACIJA
- Integracija v interlock sistem
- Pametna integracija vrat PHA-DO-SI (preberi več)
5 IZVEDBA VRATNEGA KRILA
- Polno vratno krilo s površino iz HPL kompaktnega laminata
- V celoti zastekljeno vratno krilo
- Barvna obdelava po RAL lestvici
6 ZASTEKLITEV
- Integrirano stekleno okno
CERTIFIKATI IN SKLADNOST
Preizkus zračne prepustnosti
Preverjena tesnilna učinkovitost vrat pri pozitivnem in negativnem tlaku.
Skladnost z oznako CE
Skladnost z veljavnimi evropskimi varnostnimi in tehničnimi zahtevami.
TEHNIČNI PODATKI
Za podrobne tehnične podatke o avtomatskih hermetičnih drsnih vratih Medico izpolnite obrazec.
