TECHNISCHE DATEN
HAUPTMERKMALE
4-seitiges hermetisches Dichtungssystem
Zuverlässige Abdichtung an allen vier Seiten für eine kontrollierte Reinraumabtrennung.
Luftdichte Leistung unter Druck
Entwickelt zur Unterstützung stabiler Druckverhältnisse zwischen Reinraumzonen.
Präzise gesteuerte Bewegung
Ruhiges und kontrolliertes Öffnen und Schließen für einen zuverlässigen täglichen Betrieb.
Mikroprozessorgesteuerter Antrieb
Integrierte Antriebssteuerung für einen präzisen, gleichmäßigen und sicheren Türbetrieb.
Mikroprozessorgesteuerter Antrieb
Integrierte Antriebssteuerung für einen präzisen, gleichmäßigen und sicheren Türbetrieb.
Reinraumoptimierte Konstruktion
Glatte, hygienische Ausführung für anspruchsvolle Reinraumumgebungen.
BRANCHEN & ANWENDUNGEN
PRODUKTDETAILS
PRODUKTÜBERSICHT
Automatische hermetische Schiebetüren sind für Reinraumumgebungen konzipiert, in denen eine luftdichte Trennung und eine präzise Druckhaltung entscheidend sind.
Das System unterstützt stabile Druckdifferenzen zwischen Reinraumzonen und minimiert unkontrollierten Luftaustausch. Ein vierseitiges Dichtungssystem gewährleistet einen gleichmäßigen, luftdichten Kontakt zwischen Türblatt und Rahmen und trägt so auch in anspruchsvollen Umgebungen zu zuverlässigen Reinraumbedingungen bei.
Ein mikroprozessorgesteuerter Antrieb ermöglicht präzise und kontrollierte Bewegungsabläufe beim Öffnen und Schließen. Einstellbare Betriebsparameter erlauben die Anpassung des Systems an projektspezifische Anforderungen und sorgen für eine konstante, zuverlässige Funktion.
Die Tür ist darauf ausgelegt, ihre Dichtleistung unter definierten Druckbedingungen aufrechtzuerhalten – überall dort, wo die kontrollierte Trennung zwischen Reinraumzonen wesentlich zur Prozessstabilität beiträgt.
GEWÄHRLEISTUNG

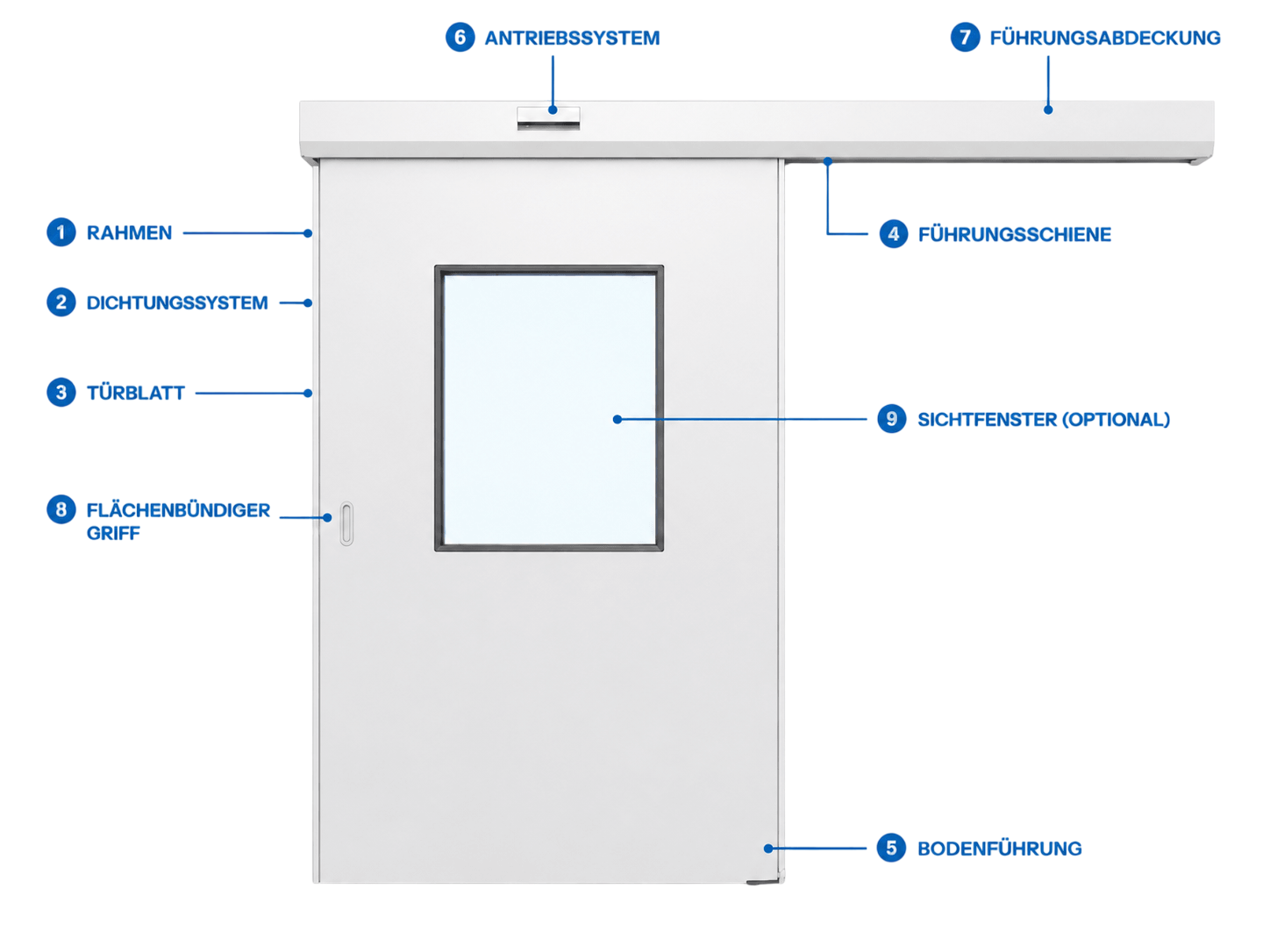

TÜRSYSTEM
1 RAHMEN
Eloxierter Aluminiumrahmen für eine stabile Montage und präzise Integration in Reinraum-Wandsysteme.
2 DICHTUNGSSYSTEM
Vierseitige Gummidichtung mit reinraumzertifizierter Abdichtung, die einen gleichmäßigen luftdichten Kontakt sowie eine stabile Drucktrennung zwischen Reinraumzonen gewährleistet.
3 TÜRBLATT
48 mm starkes Türblatt mit Oberflächenoptionen aus Max Compact, beschichtetem Material oder Glas, entwickelt für hohe Beständigkeit und hygienische Anforderungen.
4 FÜHRUNGSSCHIENE
Oberes Führungssystem aus Aluminium für eine kontrollierte Schiebebewegung und stabile Ausrichtung des Türblatts während des Betriebs.
5 BODENFÜHRUNG
Sorgt für eine präzise Positionierung und stabile Ausrichtung des Türblatts während des gesamten Betriebs.
6 ANTRIEBSSYSTEM
DC-Motor mit Mikroprozessorsteuerung für präzise Bewegungsabläufe und einstellbare Parameter für einen kontrollierten Betrieb unter definierten Bedingungen.
7 FÜHRUNGSABDECKUNG
Eloxierte Aluminiumabdeckung zum Schutz des Antriebssystems und für eine saubere, integrierte Ausführung.
8 FLÄCHENBÜNDIGER GRIFF
In das Türblatt integrierter Griff, der hervorstehende Oberflächen minimiert und die Reinraumhygiene unterstützt.
9 SICHTFENSTER (OPTIONAL)
Optionale Verglasung zur besseren Sicht zwischen Reinraumzonen, ohne die Türleistung zu beeinträchtigen.
SICHERHEITSSYSTEM
1 PRÄSENZSENSOREN
Sensoren überwachen den Türbereich und erkennen Bewegungen oder Hindernisse während des Betriebs.
2 HINDERNISERKENNUNG
Bei Erkennung eines Hindernisses wird die Türbewegung automatisch gestoppt und reversiert.
3 VISUELLE STATUSANZEIGE
Integrierte LED-Anzeigen zeigen den Türstatus (offen / geschlossen) klar an und unterstützen einen sicheren Betrieb.
4 ELEKTRISCHE ERDUNG
Das Türsystem ist elektrisch geerdet, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
5 NOTÖFFNUNG
Manuelle Öffnung über integrierten Griff oder automatische Öffnung über USV bei Stromausfall.
STEUERUNGSSYSTEM
1 MIKROPROZESSORSTEUERUNG
Gewährleistet einen präzisen und stabilen Türbetrieb unter definierten Parametern.
2 EINSTELLBARE PARAMETER
Öffnungsgeschwindigkeit, Schließgeschwindigkeit, Beschleunigung und Öffnungszeit sind einstellbar.
3 BETRIEBSMODI
Mehrere Betriebsmodi ermöglichen ein kontrolliertes Türverhalten.
4 BEDIENEINHEIT
Steuerung über Tasten und LED-Anzeigen mit klarer Statusanzeige.
5 PARAMETEREINSTELLUNGEN
Öffnungsgeschwindigkeit, Schließgeschwindigkeit, Offenhaltezeit und Öffnungsweite sind einstellbar.
6 AUTOMATISCHE KONFIGURATION
Automatische Einrichtung und Kalibrierung nach der Installation oder Anpassung.
7 SYSTEMINTEGRATION
Integration in Schleusensysteme und Gebäudeleittechnik.
KONFIGURATIONSOPTIONEN
1 ABMESSUNGEN
- Individuelle Maße auf Anfrage
2 TÜRVARIANTE
- Einflügelig
- Zweiflügelig
3 AKTIVIERUNG
- Berührungsloser Reinraumtaster
- Radarsensor
4 STEUERUNG & INTEGRATION
- Integration in Schleusensysteme
- PHA-DO-SI Smart Door Integration (Details ansehen)
5 TÜRBLATTAUSFÜHRUNG
- Massives Türblatt mit HPL-Kompaktlaminat-Oberfläche
- Vollverglastes Türblatt
- Individuelle RAL-Farbausführung
6 SICHTFENSTER
- Integriertes Sichtfenster
ZERTIFIZIERUNG & KONFORMITÄT
Dichtheitsprüfung
Geprüfte Dichtleistung bei Über- und Unterdruckbedingungen
CE-Konformität
Einhaltung der geltenden EU-Richtlinien zu Sicherheit und Leistung
TECHNISCHE DATEN
Detaillierte technische Daten zur automatischen hermetischen Schiebetür Medico sind auf Anfrage erhältlich.
